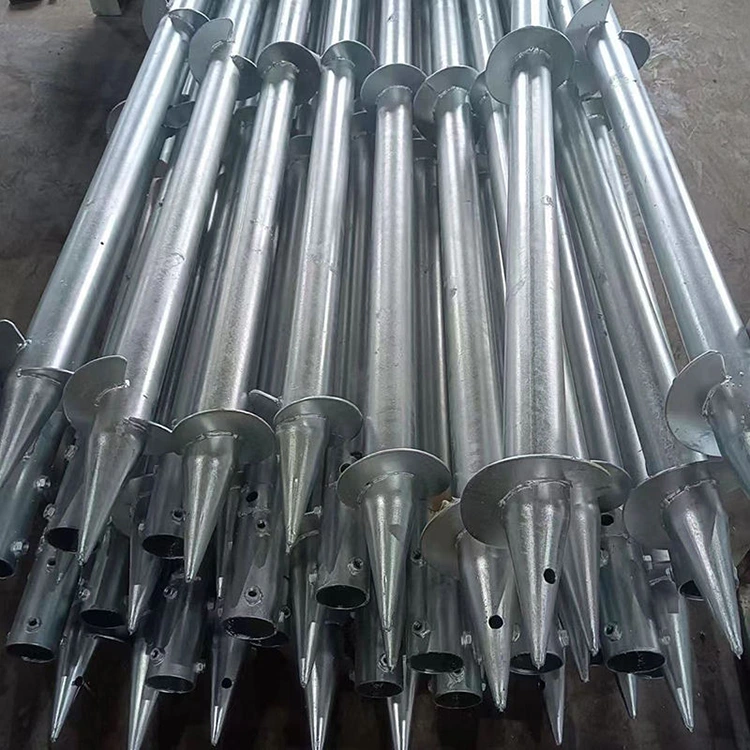

ヘリカル/スクリューパイル

ヘリカル パイル (またはスクリュー パイル) は、主に高張力鋼で作られた深層基礎コンポーネントであり、機械的に地盤に直接ねじ込まれたヘリカル ブレード (ヘリカル フライト) を備えています。ブレードと土壌の間の圧縮と摩擦を利用して、垂直方向の圧縮荷重、引張荷重、または水平荷重を上部構造から安定した支持層に伝達し、信頼性の高い耐荷重能力を実現します。

1.ヘリカル・スクリューパイルの製品特長

•迅速な施工: 回転式貫通により、大規模な掘削やコンクリートの養生が不要になります。通常、1 つの杭は数分から数十分で完了します。

•低撹乱：土壌を掘削するのではなく移動させるため、環境への影響が最小限に抑えられ、都市部や生態学的に敏感な地域に適しています。

•定量化可能:取り付けトルクは支持力に直接関係しているため、リアルタイムの検証と品質管理が可能です。

●耐食性：溶融亜鉛めっき鋼板を多く使用しており、海岸地域や凍土などの腐食環境にも適応します。

•リサイクル可能: 一時的なプロジェクトを取り出して再利用できるため、環境に優しく、低炭素になります。

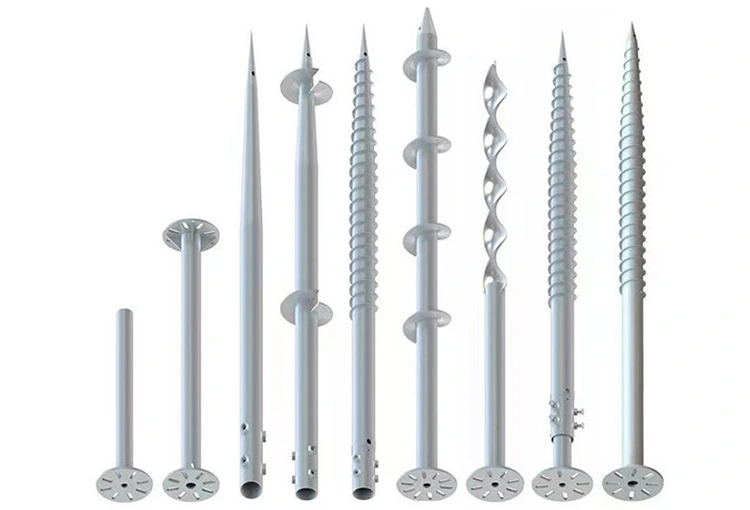

2.ヘリカル/スクリューパイルコアコンポーネント

らせん杭基礎システムは 3 つの部分で構成されます。

•センタースチールシャフト：通常、亜鉛メッキまたは耐食性の鋼管/丸鋼で作られ、強度と接続を提供します。

•ヘリカルブレード：シャフトに溶接されたヘリカル金属ブレードにより、杭が土壌に打ち込まれる方法、耐荷重能力、地質学的条件への適合性が決まります。

•接続コンポーネント: 上部構造への接続または杭シャフトの延長に使用される、フランジ、ジョイント、または延長セクション。

各コンポーネントが連携して、プロジェクトの強力で安定した基盤を作成します。ネジは基礎を所定の位置に締め付けて安全に保つのに役立ち、上部ブラケットを使用して構築中のあらゆる構造を固定し、水平にすることができます。

3.ヘリカル・スクリューパイルの製造工程

・原材料検査：高張力鋼を選定。到着時に材料と機械的特性がテストされ、認定された材料のみが使用されます。

• パイルシャフト加工: CNC 切断、パイプ圧延、矯正により、正確な寸法と真直度が保証されます。

• スパイラルブレード成形: スパイラルブレードは高度な装置を使用して成形され、均一なピッチと標準寸法が保証されます。

• 溶接: ブレードはパイルシャフトに溶接されるため、完全で安定した溶接が得られます。

• 溶接処理: 溶接後の研削と超音波検査により、亀裂や気孔などの欠陥が除去されます。

• 腐食防止：構造全体が溶融亜鉛メッキされており、均一で厚い亜鉛被膜が得られ、耐食性があり長寿命です。

• 完成品検査：寸法、外観、亜鉛めっきの厚さ、溶接品質を検査し、すべての製品が検査に合格します。

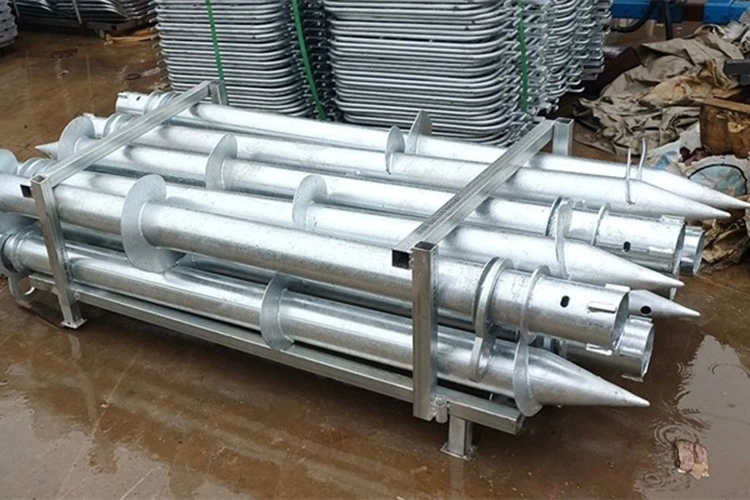

• 梱包と発送: 保護梱包と分類された積み重ねにより、損傷のない輸送が保証されます。

4.ヘリカル・スクリュー杭と従来杭基礎の比較

スクリューパイル

工法：ロータリーねじ込み、掘削不要

建設速度: 速く、1 つの杭は 10 分で完成し、すぐに使用できます。

環境への影響: 無騒音、無振動、無土壌除去

リサイクル性: リサイクルして再利用可能

地質適応性：軟弱地、砂地、凍土、干潟に適しています。

費用と工期：低コスト、短工期

伝統的杭基礎（コンクリート杭）

工法：掘削・型枠建立・コンクリート打設

施工速度: 遅く、7 ～ 28 日間の硬化が必要

環境への影響: 高騒音、高振動、高粉塵、高土壌除去

リサイクル可能性: リサイクル不可

地質適応性: 複雑な地質条件に対する適応力が低い

コストと期間：コストが高く、工期が長い

5.当社ヘリカル・スクリューパイルの適用

• 新エネルギー: 太陽光発電支持構造物、小型風力タービン基礎

• 建設: 軽量鋼製ヴィラ、トレーラーハウス、丸太小屋の基礎

• 市交通機関: ガードレール、街灯、看板、標識

• 農業用温室: 温室、ブドウ棚、日よけ小屋

• 電力および通信: 電柱、通信塔、基地局の基礎

• ドックと水路: 浮きドック、ヨット マリーナ、桟橋、水上プラットフォーム

• 庭の遊歩道: 木製の遊歩道、パビリオン、パーゴラの基礎

• 特殊な地質条件: 軟弱な土壌、砂地、干潟、凍土、環境的に制限された掘削地域

6.よくある質問

Q1.ヘリカルパイル施工に適した土の種類はどれですか?

らせん状パイルは、粘土、砂、シルト、盛土、および多くの粒状土壌で良好に機能します。非常に密度の高い砂利や岩の場合は、事前の穴あけやその他の解決策が必要になる場合があります。

Q2.ヘリカルパイルは取り外したり再利用できますか?

はい。逆設置プロセスにより、杭基礎を完全に取り外すことができるため、一時的な作業が可能になり、スクラップや廃棄物が削減され、再配置戦略がサポートされます。

Q3.ヘリカルパイルのコストは他の杭基礎と比較してどうですか?

多くの建設現場では、らせん杭はより迅速な建設が可能で、掘削やメンテナンスが不要で、車両の輸送が少なく、より早く納品できるため、設置コストが安くなります。

Q4.一般的な設計寿命はどれくらいですか?腐食はどのように制御されますか?

杭本体は高品質の鋼で作られ、亜鉛メッキおよび/または特殊なコーティングで保護されています。環境暴露係数と犠牲層の厚さは、資産に必要な予想設計寿命を達成するために設計時に考慮されます。
